無線充電市場由iphoness X引爆風潮後一發不可收拾，但今天蘑菇视频在线观看完整版來說說另一個推動無線充電的大品牌：三星。

iphoness是今年也就是2017年才支持無線充電，同時也是2017年才支持快速充電，而三星則是五年前NOTE2時期就已經對手機做出無線充電布局，用戶購買無線配件的方式替換後殼即可享有無線充電功能，後來note5、S6係列、note7、S7係列、S8、note8等手機出廠都自帶無線充電功能，可以說無線充電市場三星是第一個用力去推動其發展的大型移動終端企業。

作為手機無線充電配套設備的無線充電器，三星亦致力於推動無線充電器發展，相比起現在iphoness上5W充電，三星早就在無線充電上使用快充技術，使用三星自有9V快充充電器連接後，無線充電器可以達到最高15W輸入功率。

三星的無線充電器如今已經發展到第四代，今天為大家帶來三星折疊式無線快充充電器EP-PG950拆解測試。

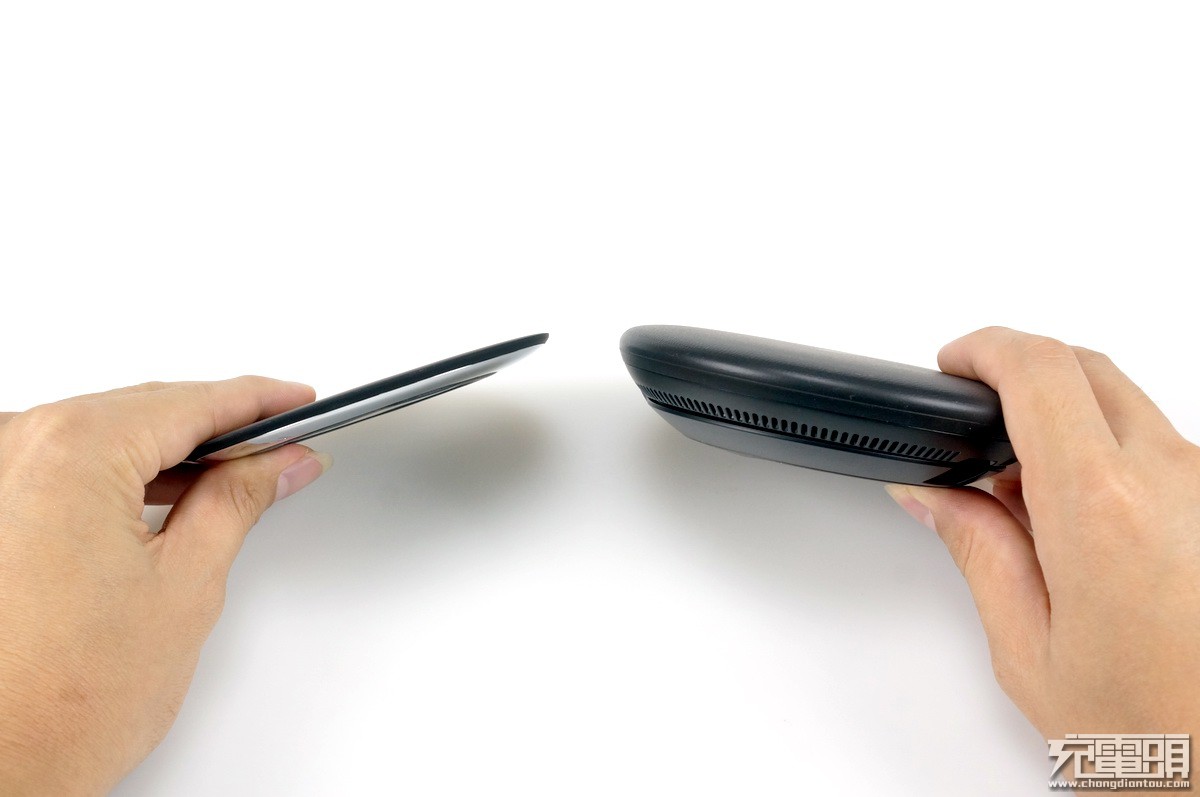

左邊是厚度為7.4mm的某品牌無線充電板，市麵上大多數無線充電器厚度都是屬於這一類輕薄式。右邊是本文主角三星無線快充充電器，三星簡直是三層芝士巨無霸漢堡，厚度達到29.5mm，為什麽大家都在追求輕薄的時候三星卻越做越厚？

那是因為無線充電器發熱十分大，輕薄款的無法控製發熱量隻能做低功率，而三星選擇這麽大體積散熱就不存在問題，所以三星可以做到大功率無線快充。

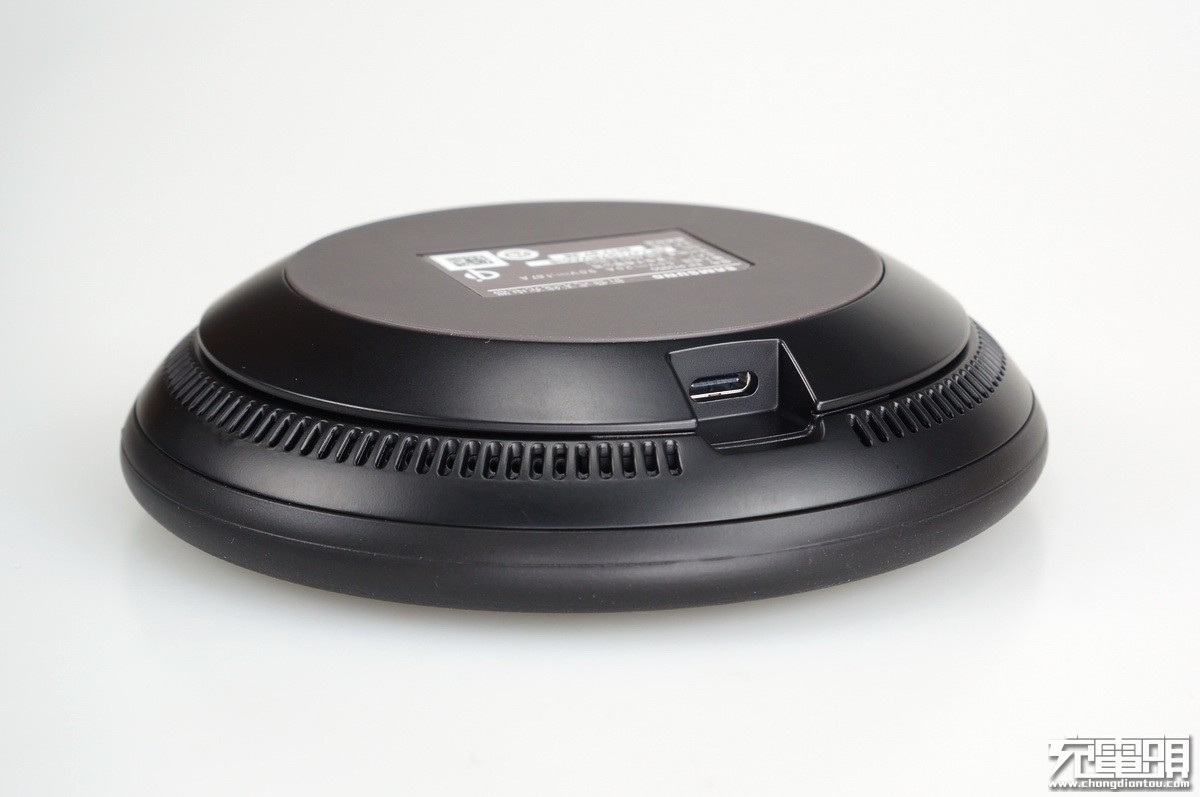

把充電器反過來蘑菇视频在线观看完整版可以看到他使用了USB-C型輸入接口，三星很貼心的贈送了一個MicroUSB to USB-C轉接頭用戶不必擔心使用問題。在蘑菇视频黄片四周可以看到一圈開孔散熱格柵，保證大功率無線快充時迅速對流散熱降溫。

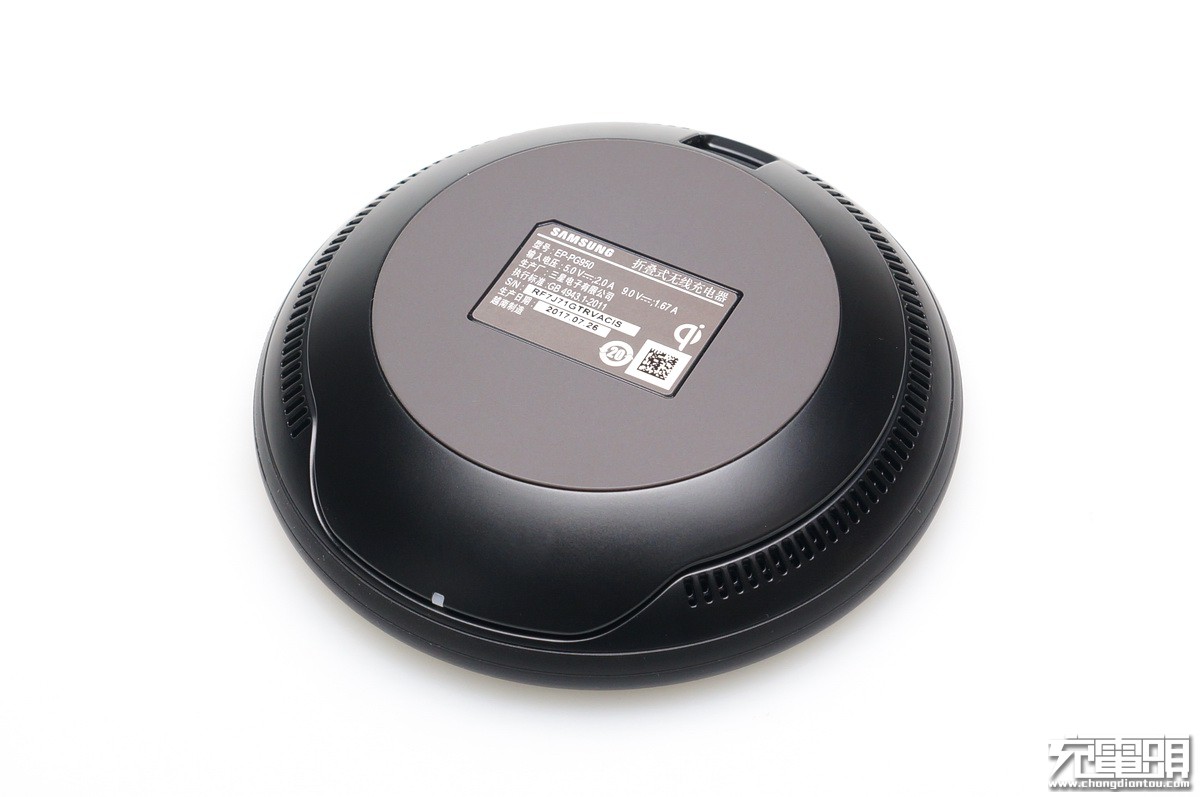

底座整個平麵都是一塊橡膠防滑墊，避免蘑菇视频黄片放置時隨意晃動，中間銘牌參數如下，型號：EP-PG950、輸入電壓：5.0V2.0A / 9.0V1.67A、生產廠：三星電子有限公司、越南製造，右邊同樣帶有“Qi”無線充電協議LOGO。

拆解篇：

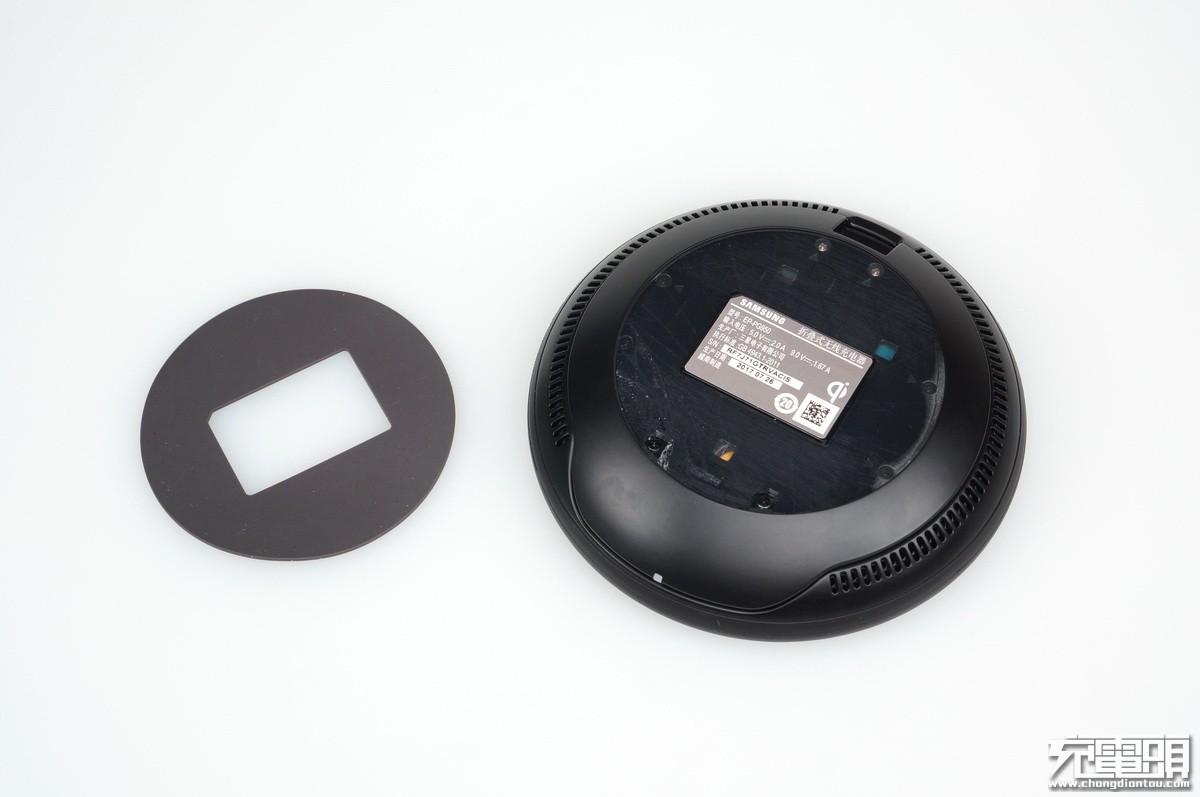

這麽大的一個無線充電器裏麵究竟長什麽樣子？小編已經迫不及待要動手了，把底部防滑橡膠墊撕開後可以看到8顆十字螺絲。

卸掉十字螺絲後底殼仍然有卡口扣緊，慢慢沿著邊緣把底殼分離出來。

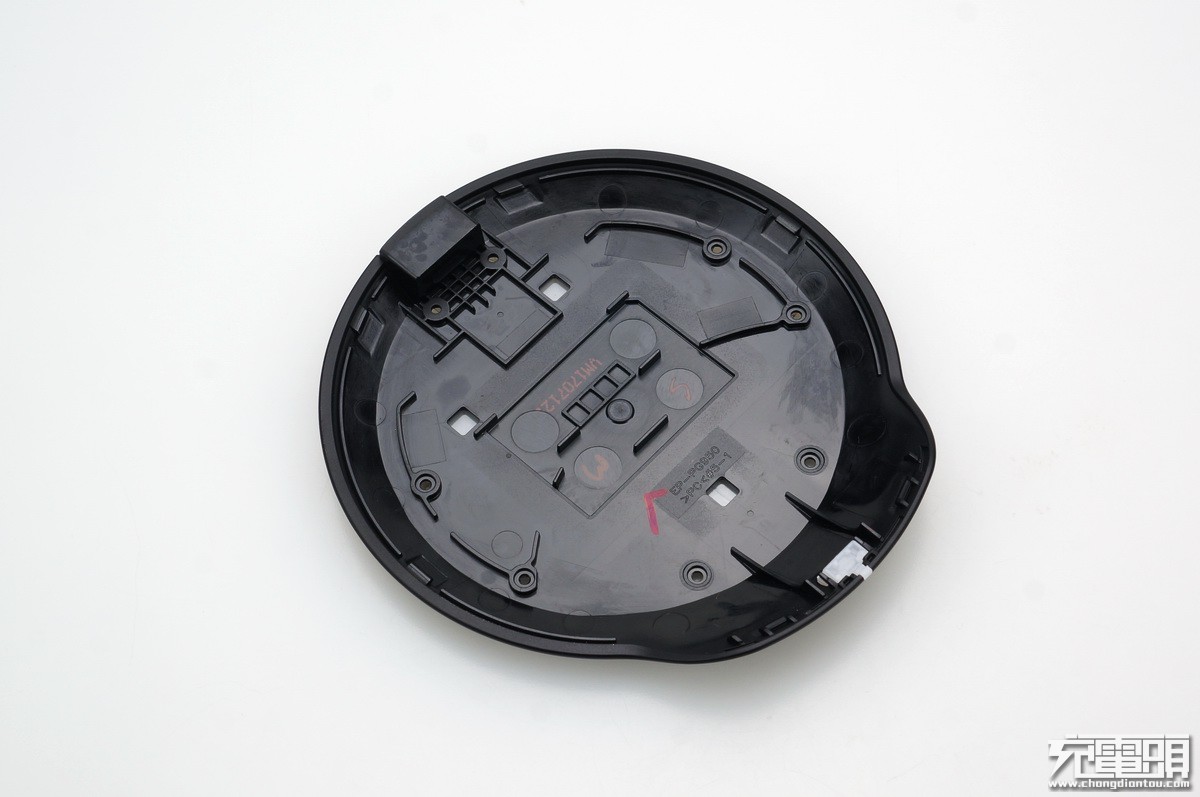

底殼細節，EP-PG950 PC材質。

半透明白色的是LED指示燈導光膠。

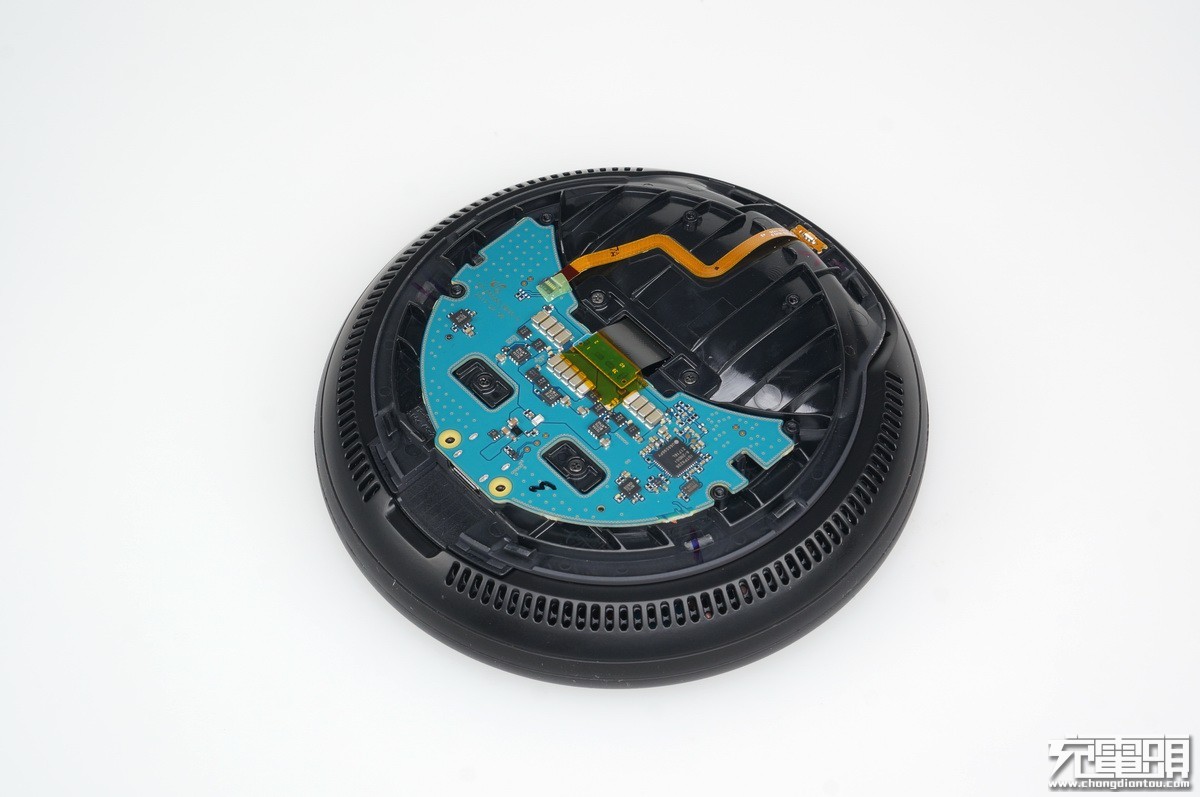

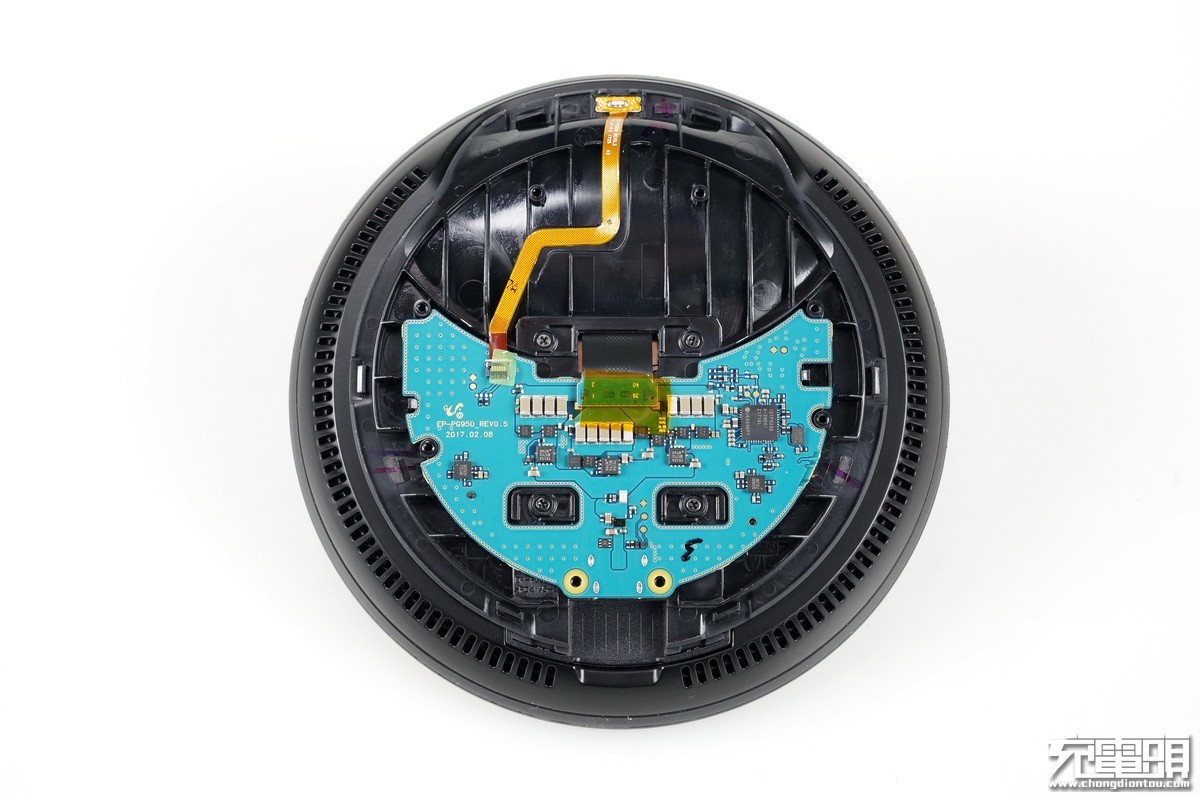

去掉底殼後可以看到pcb結構，一根排線引出指示燈。

pcb俯視一覽。

IDT IDTP9236無線充電發射端IC。

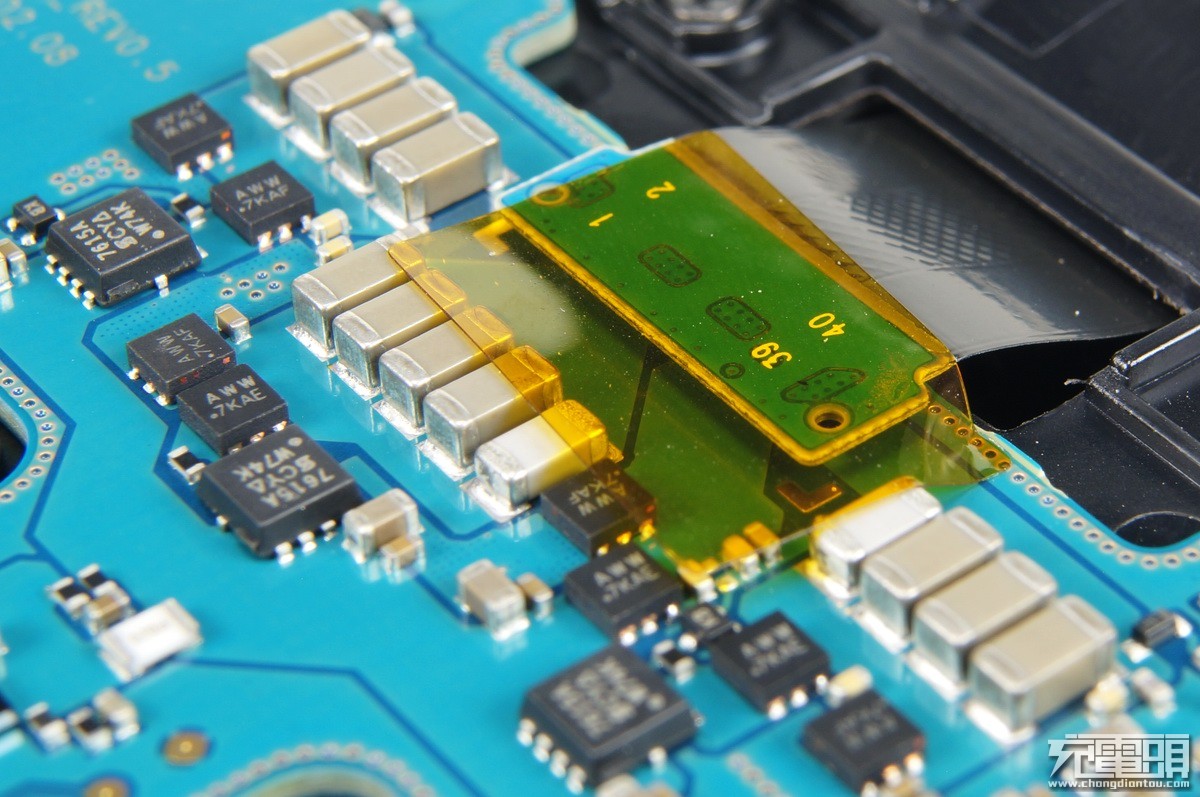

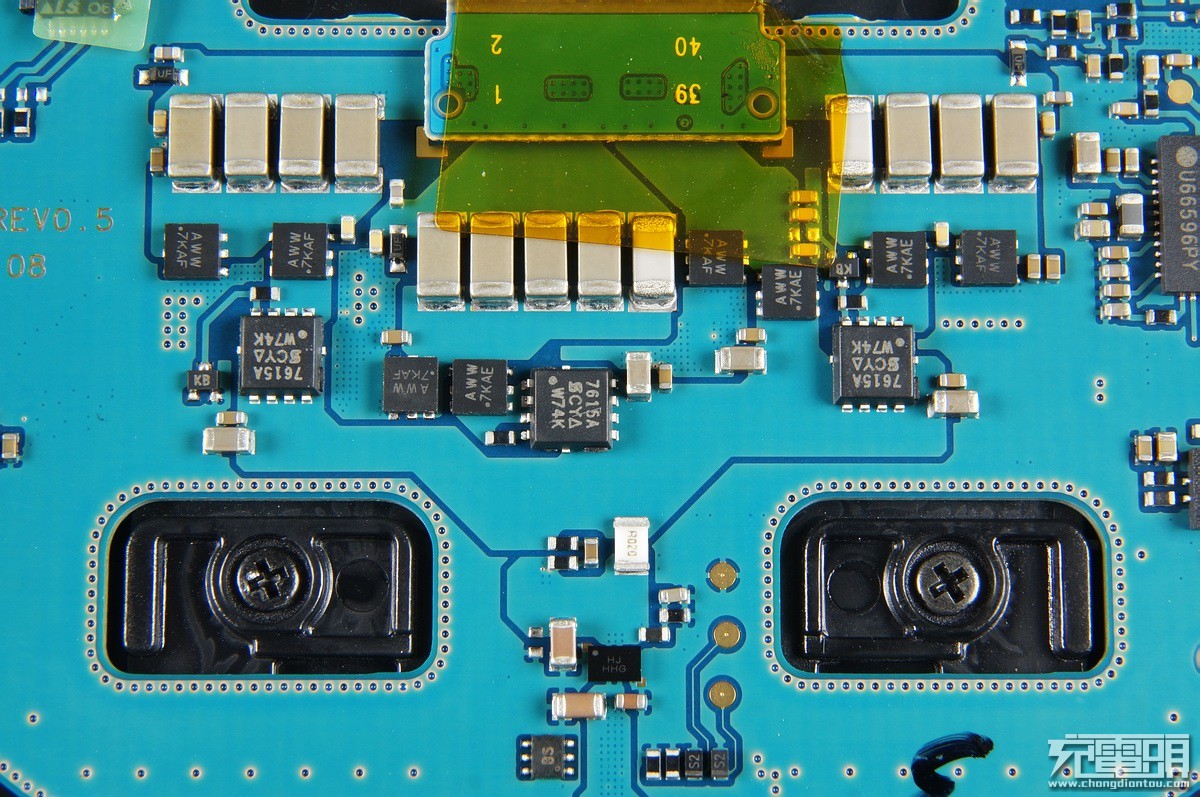

3+1組輸出MOS管對應著3個不同位置的線圈，其中1組與另外3組配合，起到H橋驅動的作用。

909017，疑似霍爾元件，通過檢測上蓋的磁性，確定上蓋的位置，切換不同的線圈以進行最大功率的充電。

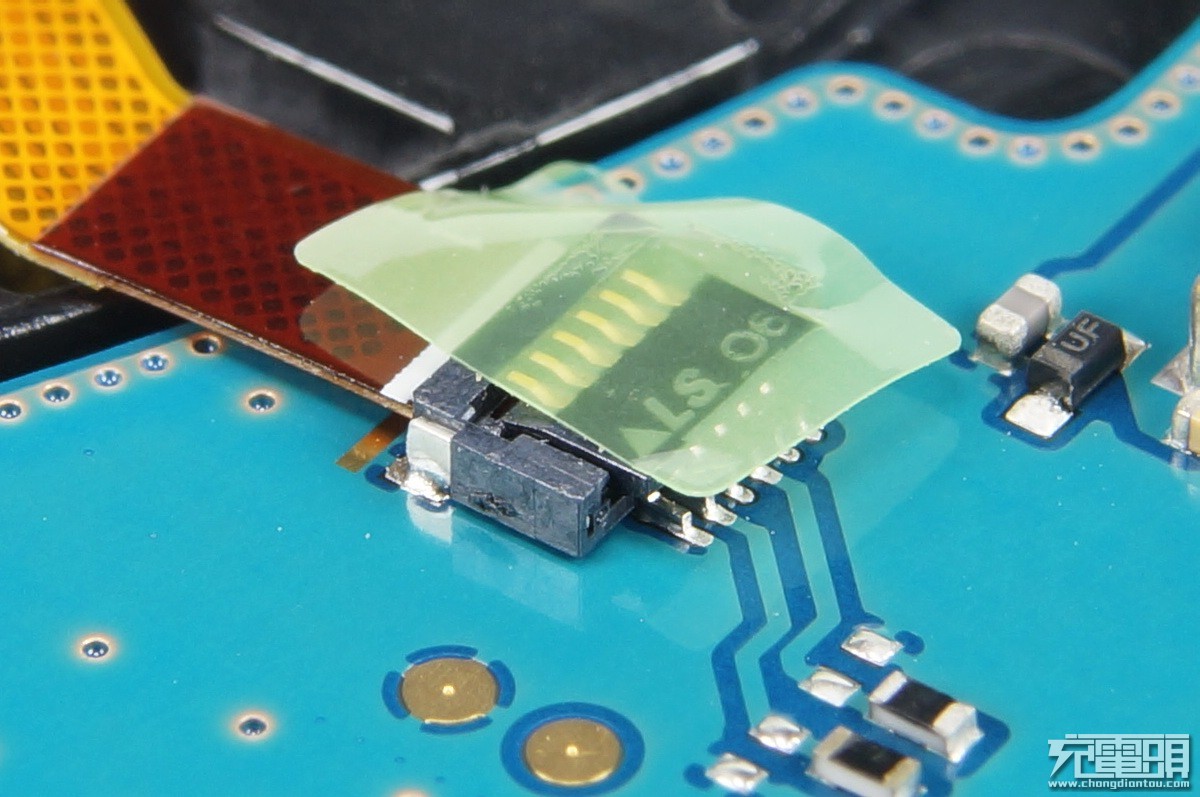

多色LED軟排線與pcb連接，排線上粘有絕緣固定膠紙避免鬆脫。

線圈發射組件也是通過軟排線與主pcb連接。

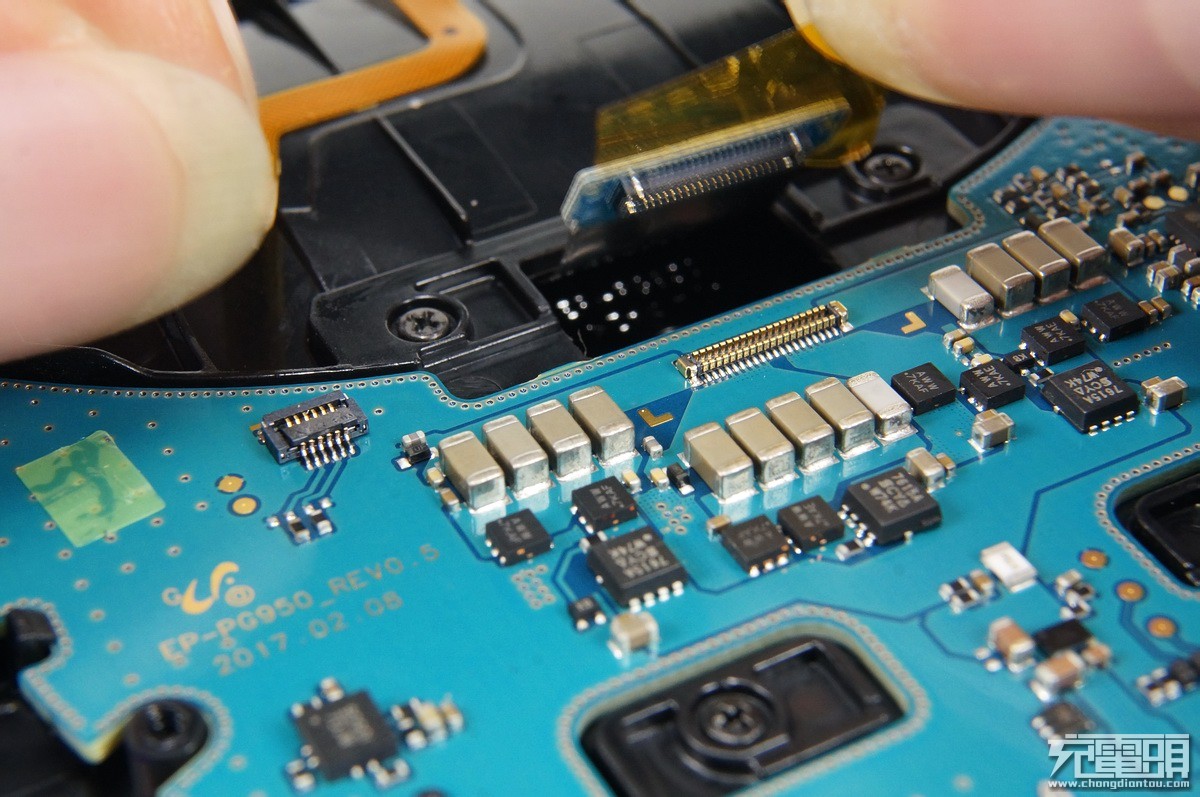

撬起兩個排線作進一步拆解，無線充電線圈的連接器很是精細，手機上用的那種，多個觸點並聯降低電阻。

分離排線接口後，主pcb拆出。

ABOV 8216 單片機，負責燈控等其他充電主控不支持的功能。

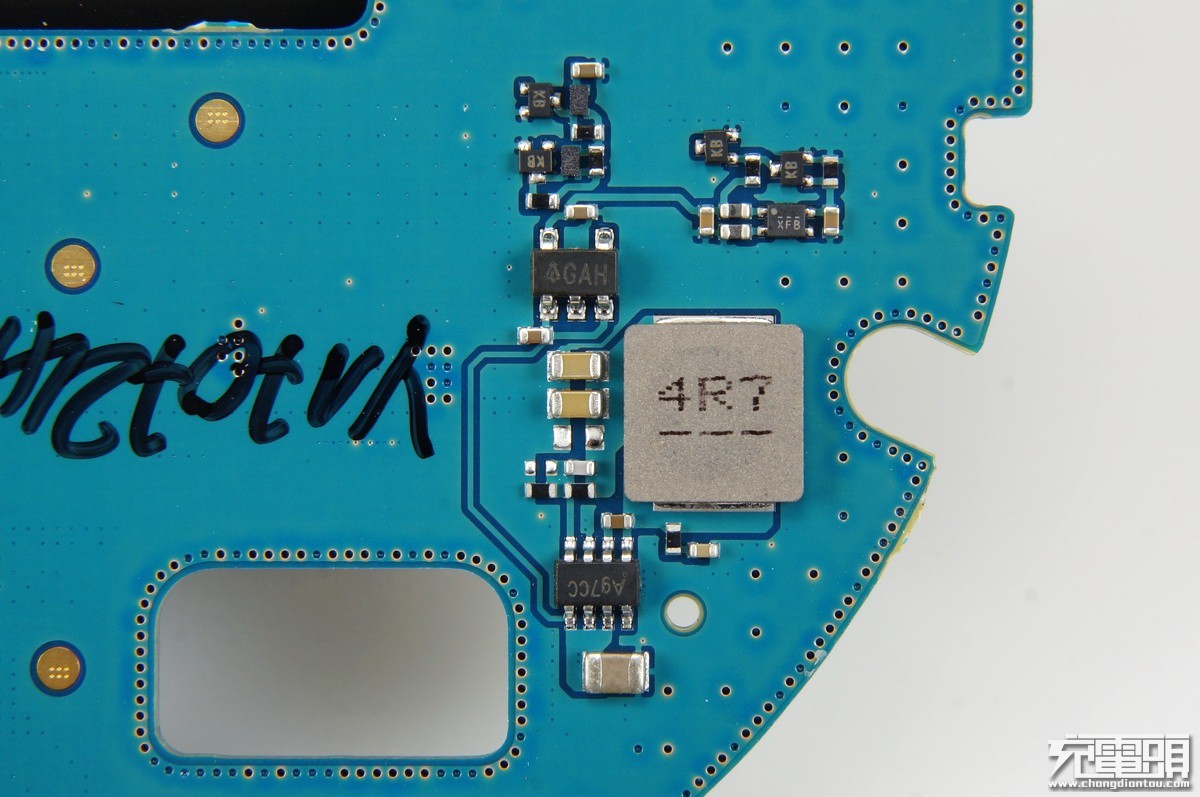

超薄的一體合金電感。

看起來是一路開關降壓加上線性穩壓。

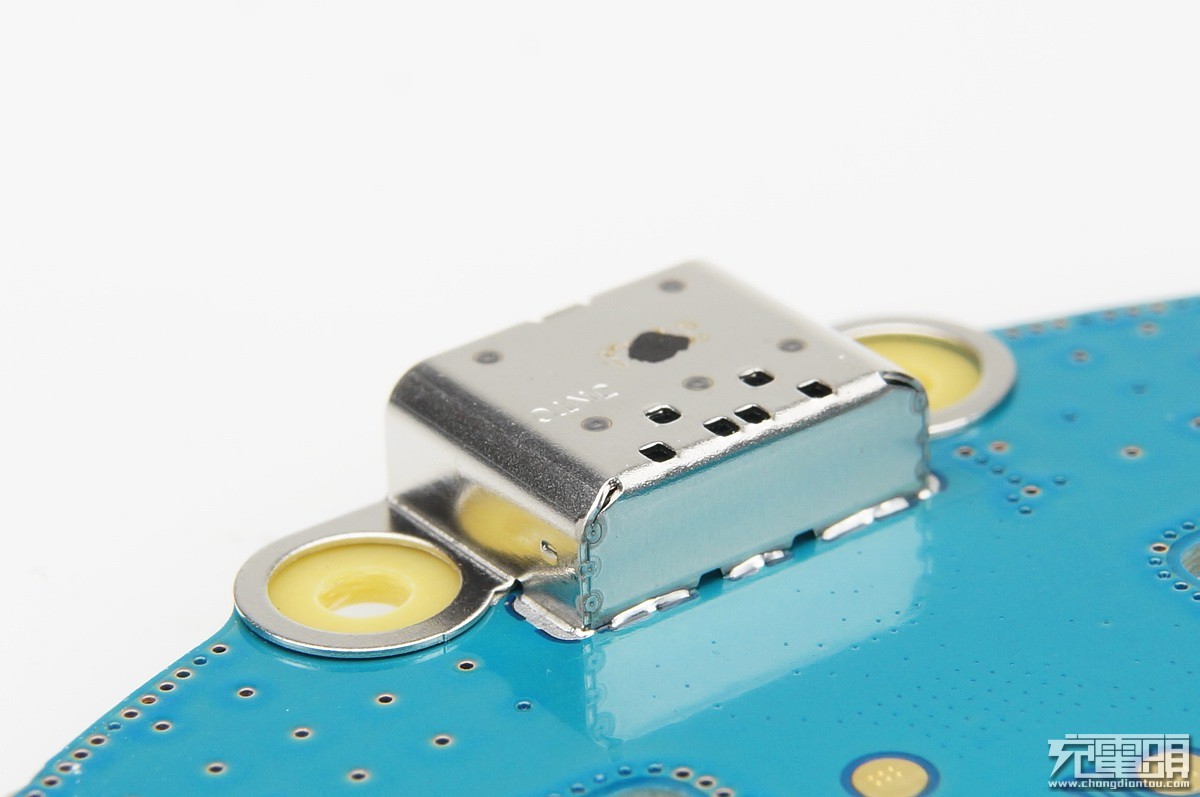

整體包裹的全屏蔽USB-C母座，兩邊帶有寬大的固定耳，插拔抗扭耐操性非常高。

USB-C母座來自韓國JNTC，殼體上可以看到多處點焊與內件焊接的十分牢固。

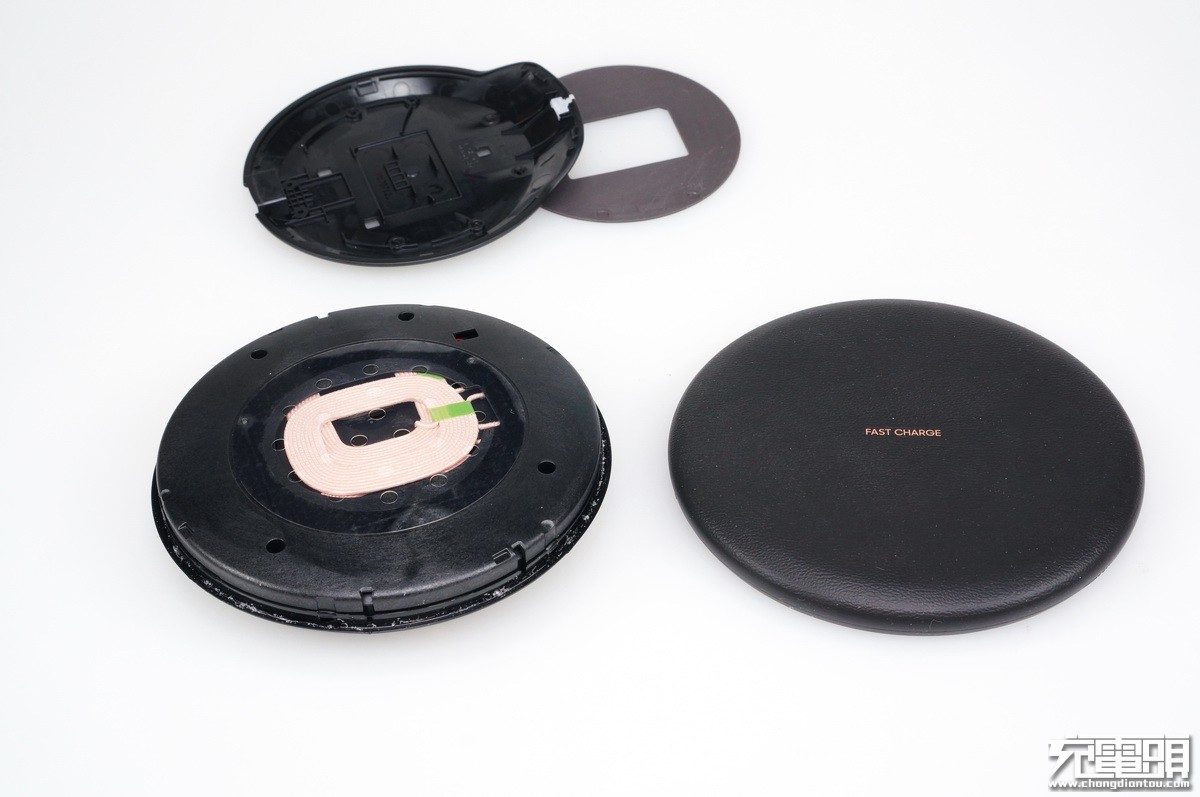

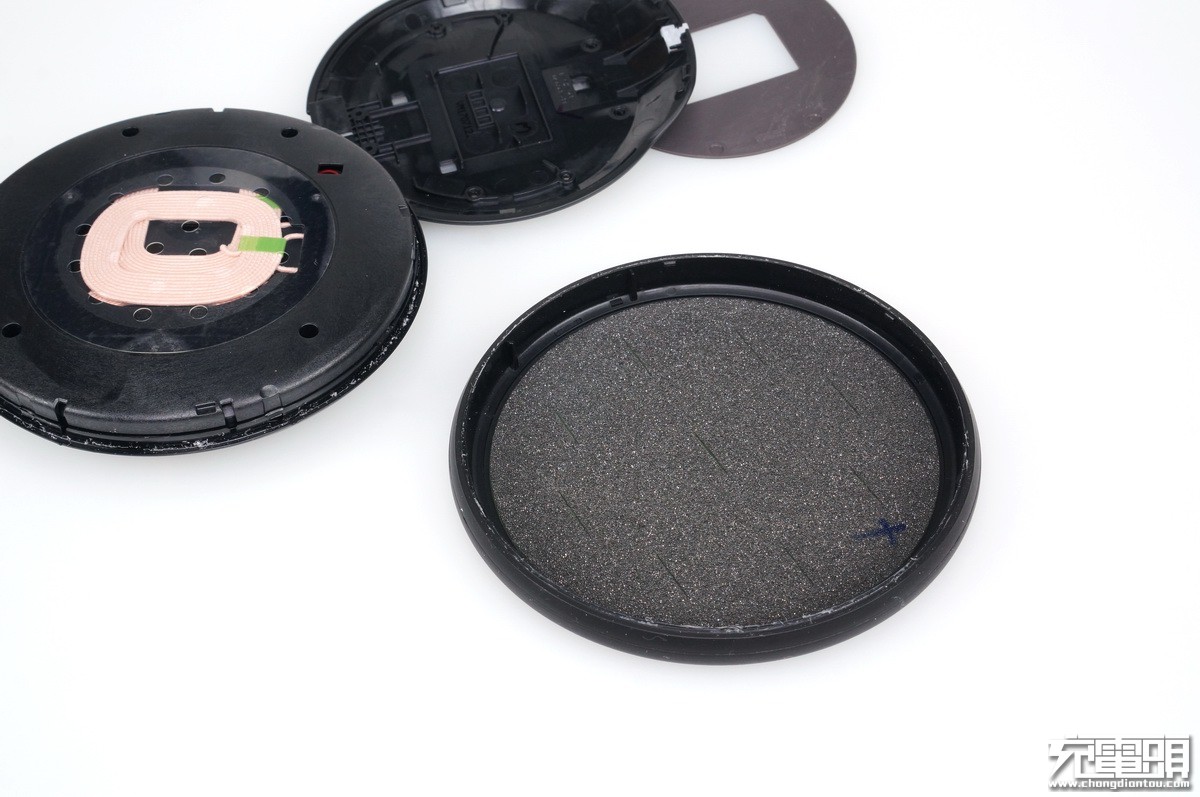

然後輪到麵板部分，分離出皮質承托麵蓋板。

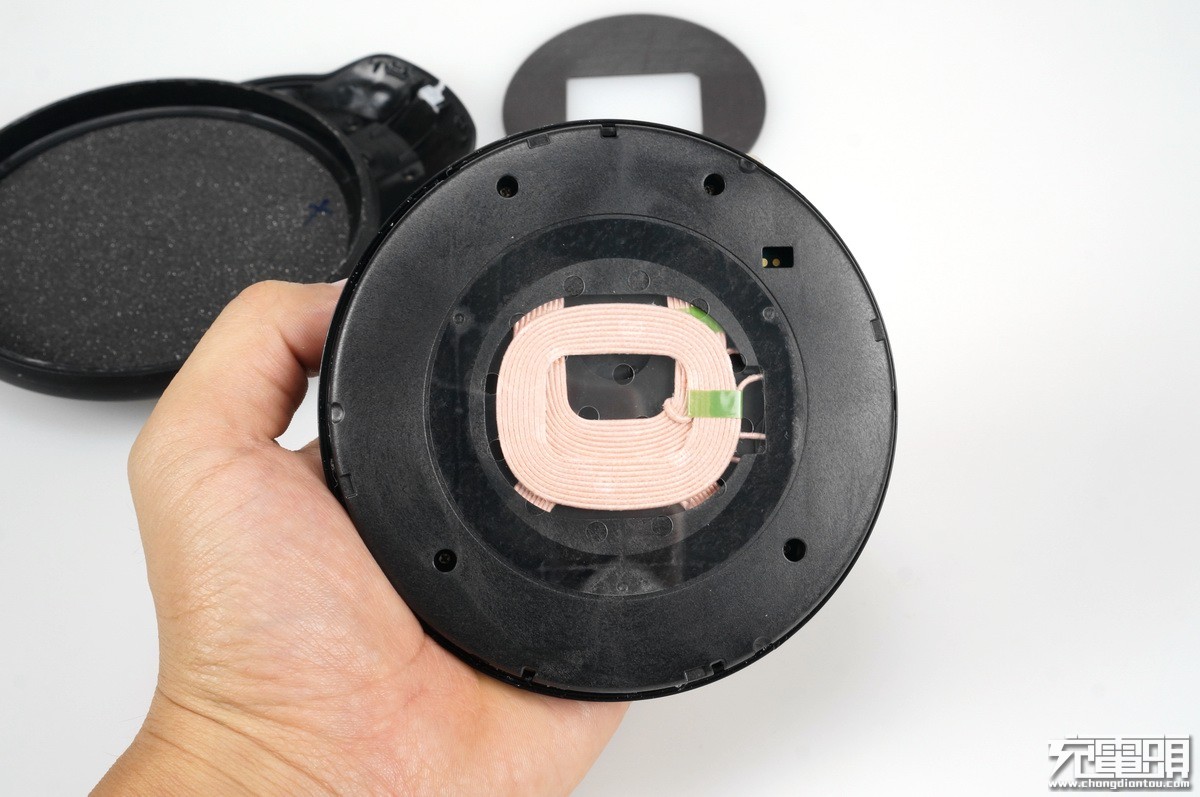

皮質麵蓋底部帶有一塊薄海綿，讓麵板摸起來有一定柔韌彈性手感，而且起到撐起的作用讓空氣有位置流通，避免麵板發熱。

終於輪到線圈部分了，線圈由一塊內殼體包裹著，中間透明膠版開著不少通風孔，冷空氣就是由這些通風孔吸入後流過線圈降溫。

擰開4顆螺絲拆掉線圈蓋板。

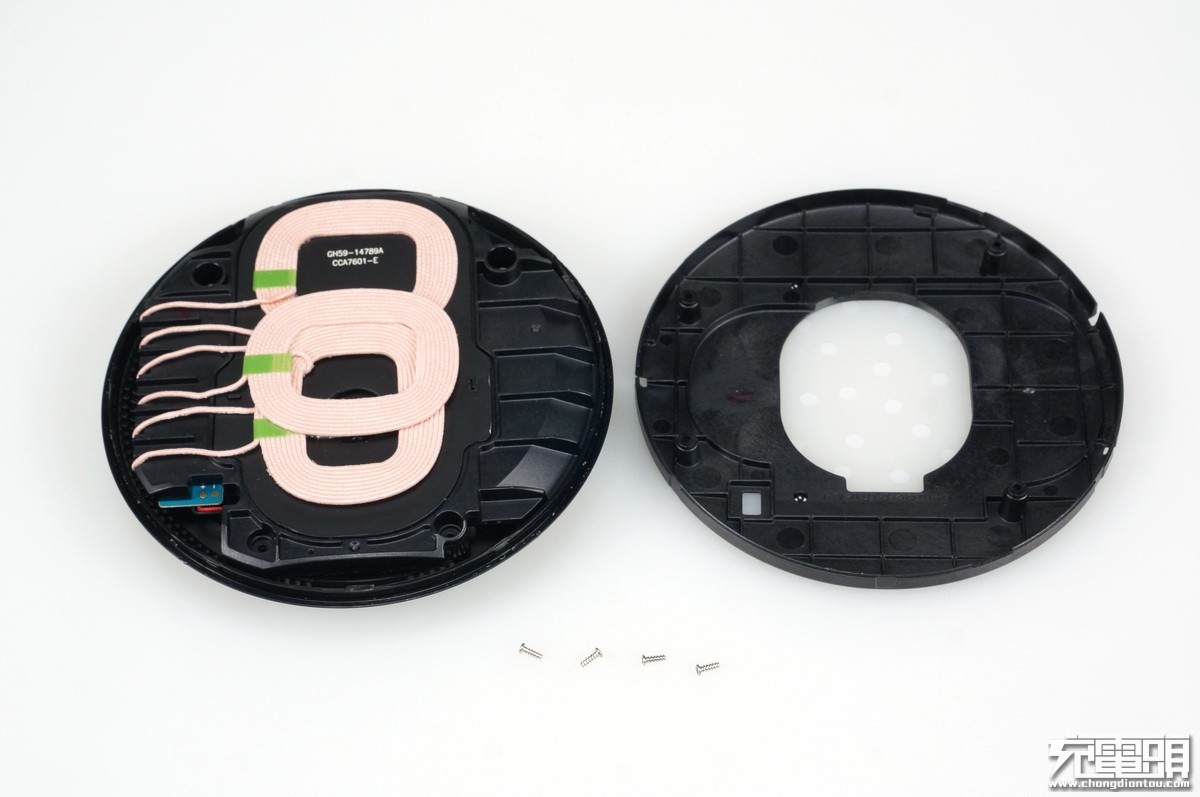

終於露出3個線圈，超大的範圍可以對應水平放置、豎立擺放、打橫放置，總結起來就是一句話，怎麽放都能充。

進一步拆解，需要把線圈模塊拿出，可以看到底部的主動散熱蘑菇视频下载免费观看。

滑動與折疊結構件由鋼質合頁與滑軌組成。

合頁細節。

線圈模塊通過排線與主pcb連接。

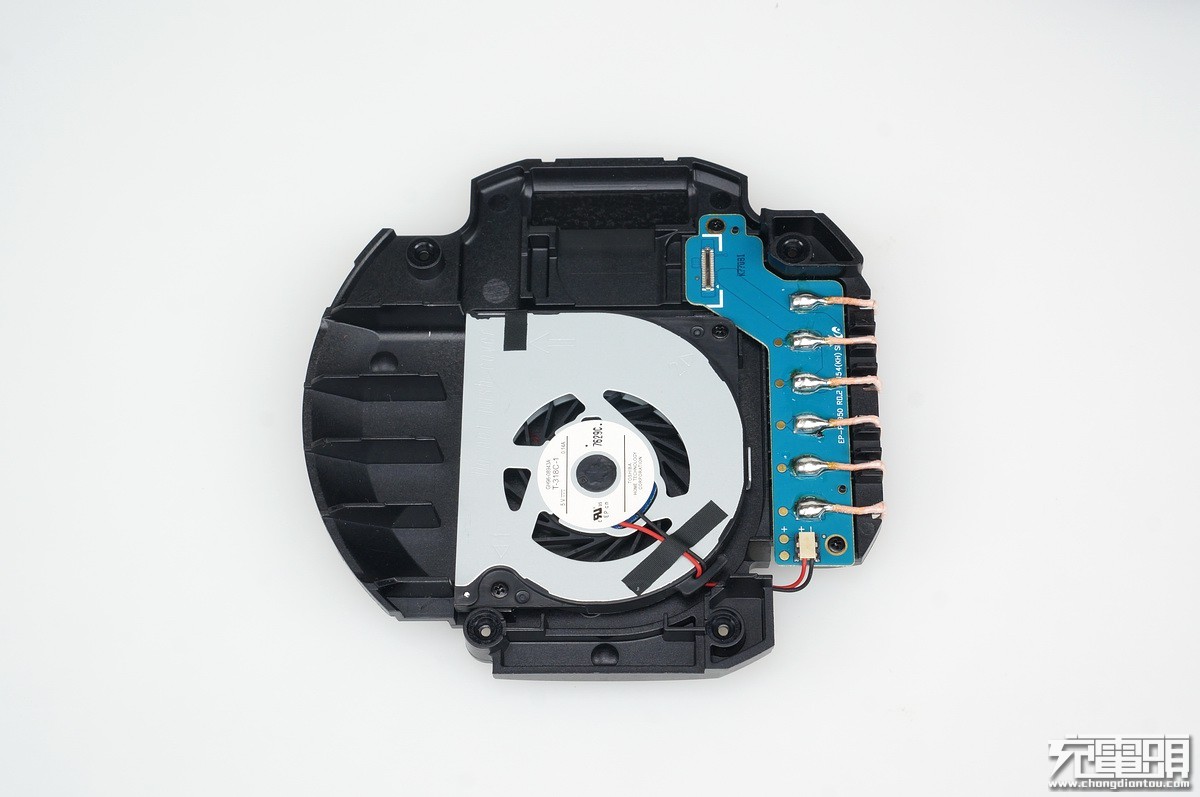

線圈模塊底部俯視圖。

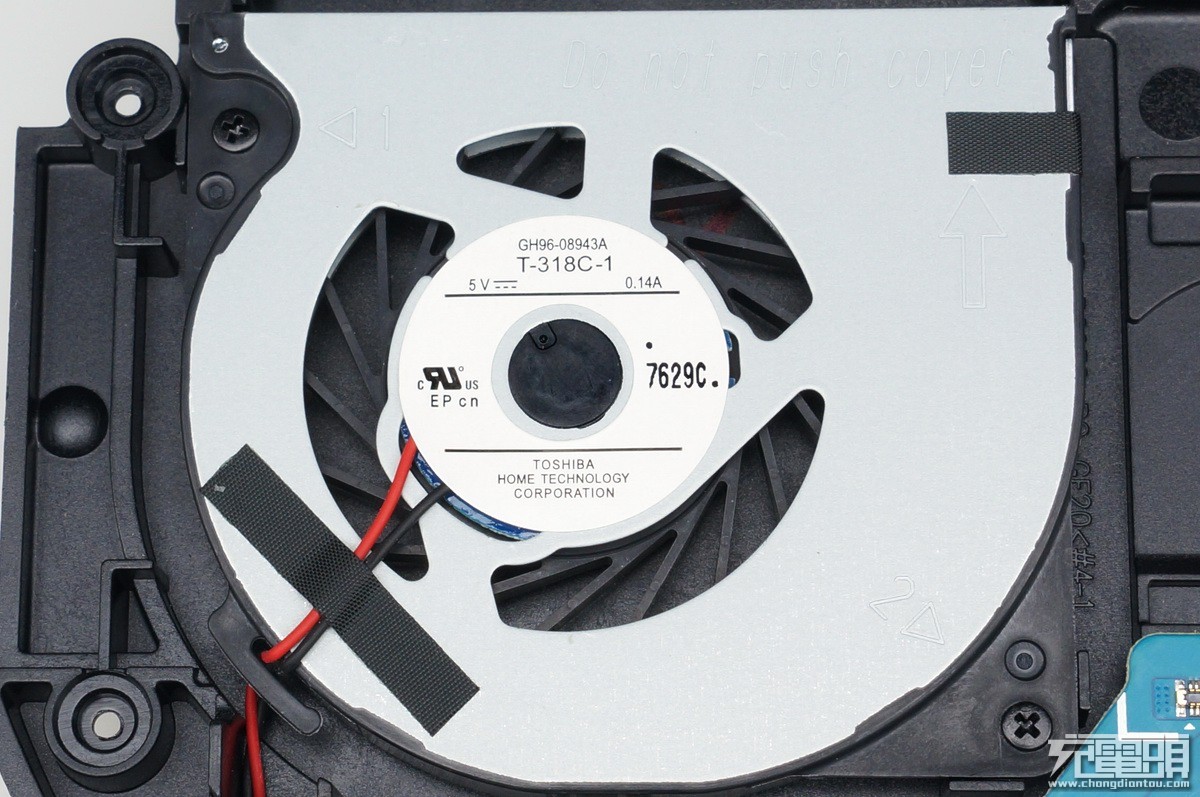

使用了5005離心蘑菇视频下载免费观看，功率為：5V / 0.14A / 0.7W。

離心蘑菇视频下载免费观看出風口做了多條導風槽，讓熱空氣排出殼體外不積聚。

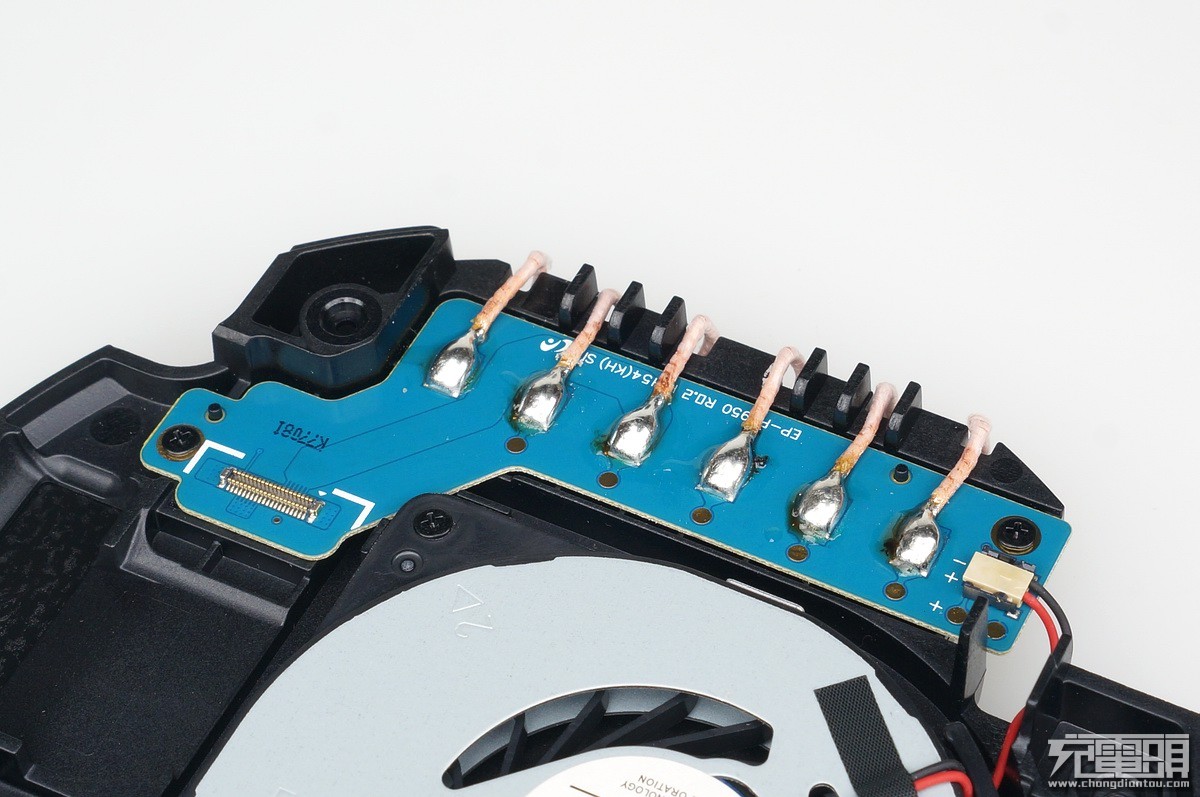

線圈焊點非常飽滿有光澤，浸潤度高。

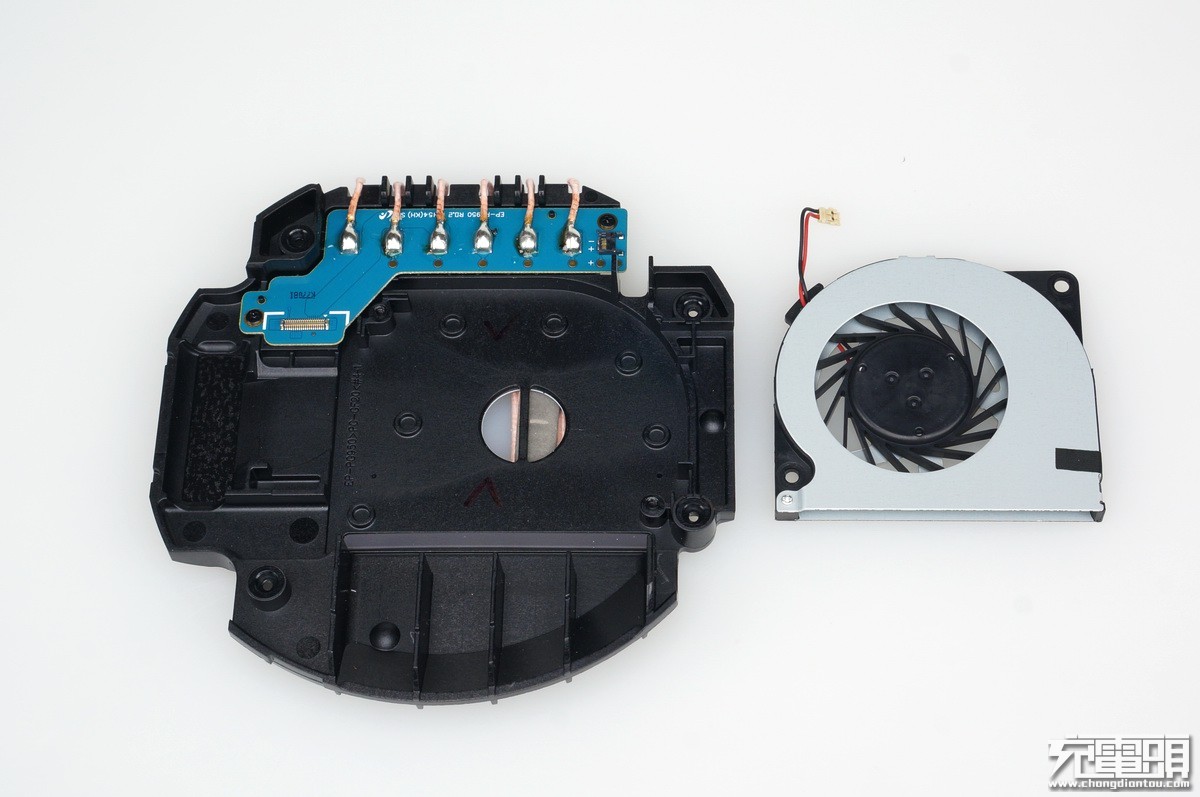

分離蘑菇视频下载免费观看可以看到線圈底部的進風口，冷空氣通過蓋板上的透明孔進入，然後在多片線圈之間流轉帶走熱量，最後通過離心風扇排出殼體外。

全部拆解一覽。

三星手機放上去可以激活無線快充，高達15W的發射端輸入功率真心給力，但不是三星手機，其他品牌例如蘋果能用嗎？得益於“Qi”無線充電標準，哪怕是其他品牌手機，隻要是支持“Qi”無線充電的也一樣能使用，連死對頭蘋果也可以在三星無線充電器上充電，iphoness8 Plus支持5W無線充電，使用ChargerLAB POWER-Z測試得出發射端輸入功率6.28W，當然功率肯定沒三星手機那麽高就是了，蘋果5W無線充電本來功率就隻有那麽低。
